電子ビーム溶接とは

真空環境下で、高圧電源によって発生させた電子ビームを、
磁気レンズによって高密度に収束させて、溶接部に照射して瞬時に溶着させる技術です。

参考情報:電子ビーム加工とは(三菱電機(株)) >

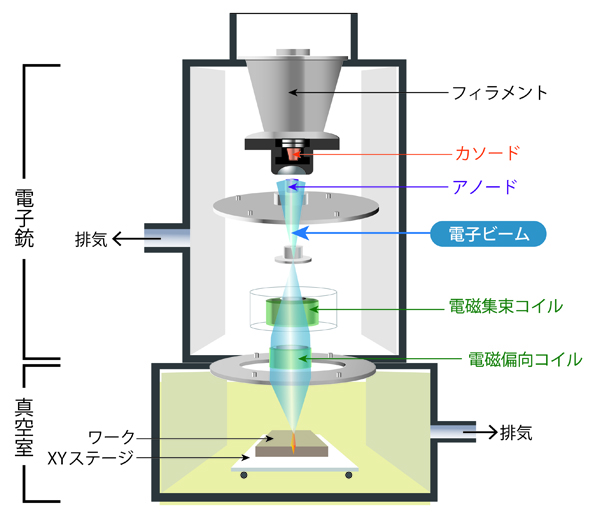

電子ビーム溶接機の概念図(電子銃 1段式)
電子ビーム溶接概念
出典:三菱電機(株)様 / 多田電機(株)様

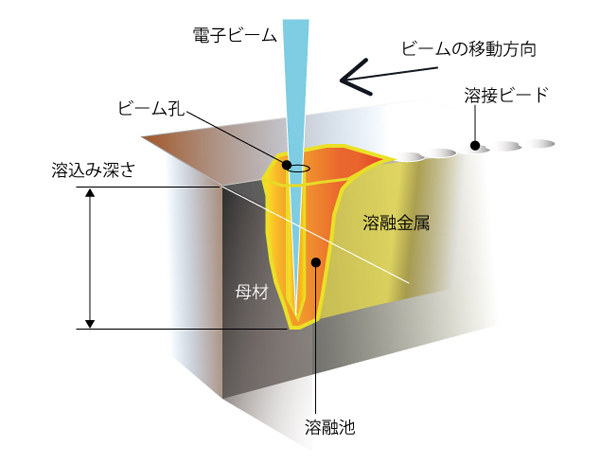

電子ビーム溶接モデル図
拡大ボタン電子ビーム溶接モデル図
電子ビーム溶接機の深溶込み機構

電子ビーム溶接機:三菱電機(株)製
電子ビーム溶接機 電子ビーム溶接イメージ

○真空中で行う高品質な溶接です!
○真空中のため、気泡が無い!酸化が無い!
○微細溶接から深溶け込み溶接まで!
○歪みの少ない、高精度溶接が可能です!

日刊工業新聞に掲載されました >

溶接可能金属

ステンレス

インコネル

ハステロイ

アルミニウム合金

銅合金

その他各種合金

鉄 Fe

銅 Cu

アルミニウム Al

チタン Ti

ニッケル Ni

マグネシウム Mg

タングステン Tg

モリブデン Mo

タンタル Ta

ニオブ Nb

金 Au

銀 Ag

その他各種純金属

電子ビーム溶接の特徴(No.1~No.13)

1.高再現性溶接
溶接品質のバラツキが少ない品質管理された溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

ギヤ

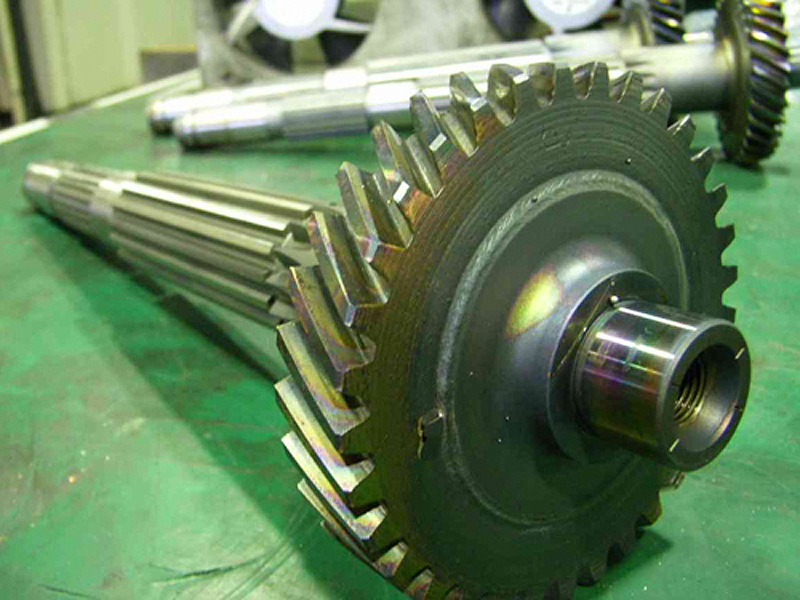

ギヤの溶接

拡大ボタン

シャフト

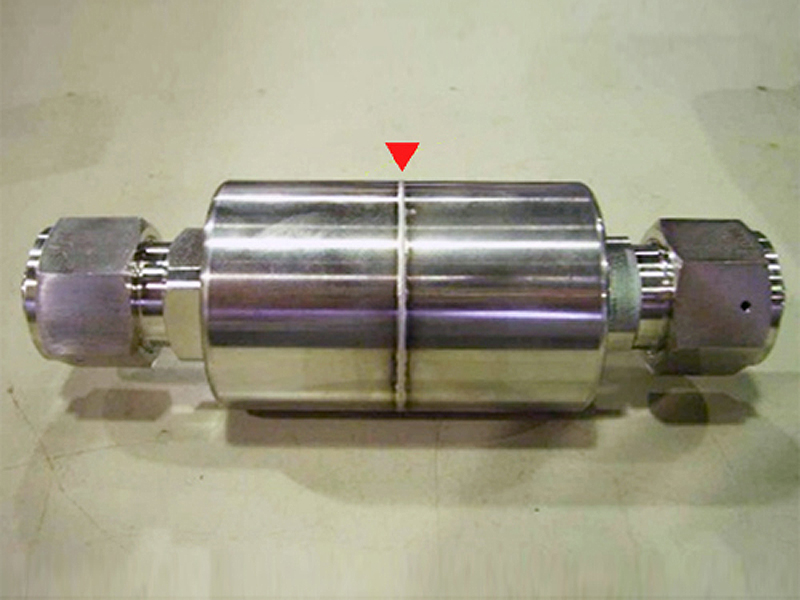

シャフトの溶接

2.高信頼性溶接
真空中での溶接なので気泡等の欠陥の少ない溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

ギヤ
自動車部品等の溶接

拡大ボタン

超高真空用部品
超高真空用部品

3.低歪み溶接
精密で溶接歪みの少ない溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

薄肉パイプ溶接
薄肉パイプ溶接

拡大ボタン

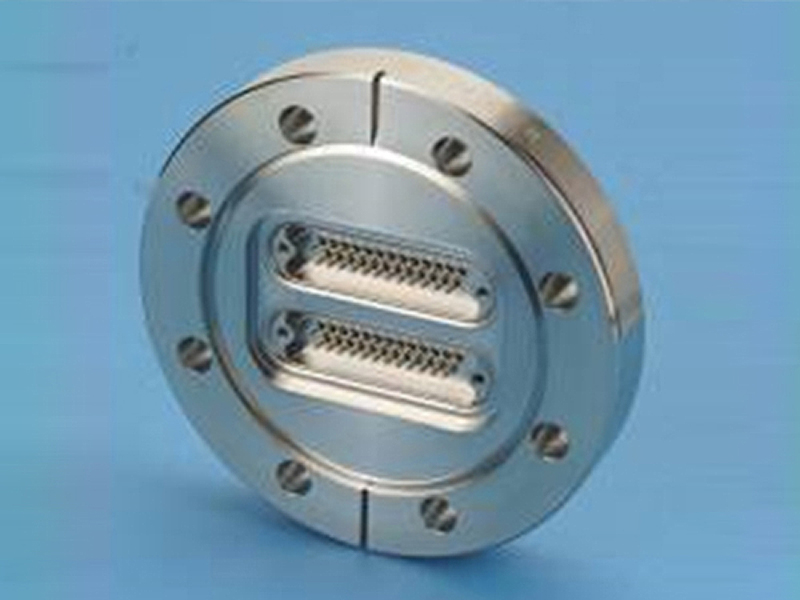

真空導入端子溶接
真空導入端子溶接

4.深溶け込み溶接
ステンレス鋼で50mmの深溶け込み溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

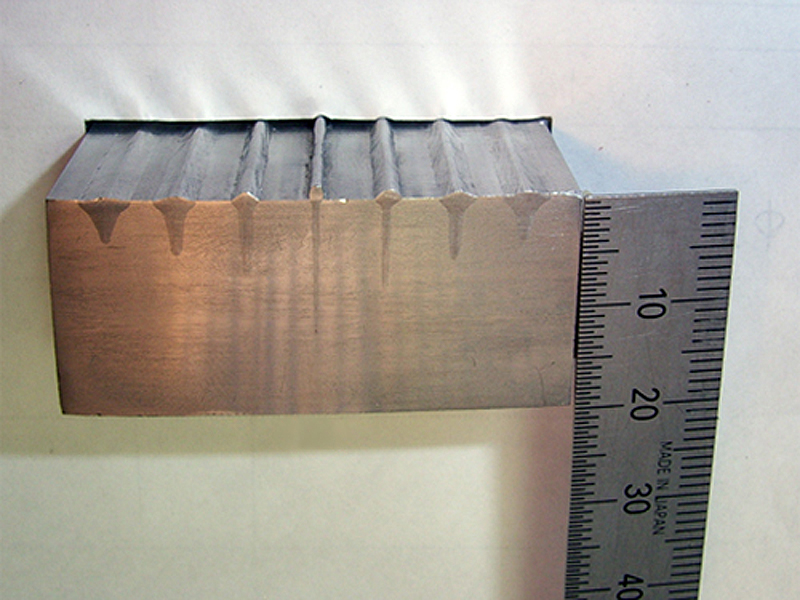

溶接の深さ、幅を制御できる
溶接の深さ、幅を制御できる

拡大ボタン

アルミ 70mm溶け込み溶接
アルミ 70mm溶け込み溶接

5.微細溶接
小型部品の溶接やベローズ等の薄板溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

溶接ビード幅 約0.5mm
溶接ビード幅 約0.5mm

拡大ボタン

ステンレス 0.1mm厚板の溶接
ステンレス 0.1mm厚板の溶接

6.低熱影響溶接
電子部品の溶接等 熱に弱い製品の溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

コネクター、センサー等の溶接
コネクター、センサー等の溶接

拡大ボタン

セラミック端子と銅の溶接
セラミック端子と銅の溶接

7.高速溶接
銅、アルミニウム等の高熱伝導金属の溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

アルミ水冷ジャケット
アルミ水冷ジャケット

拡大ボタン

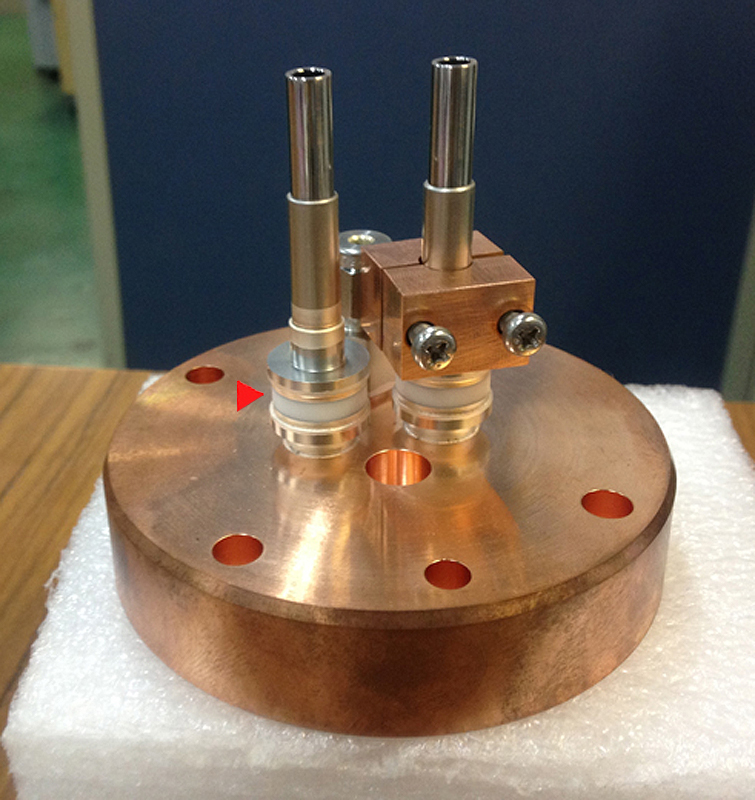

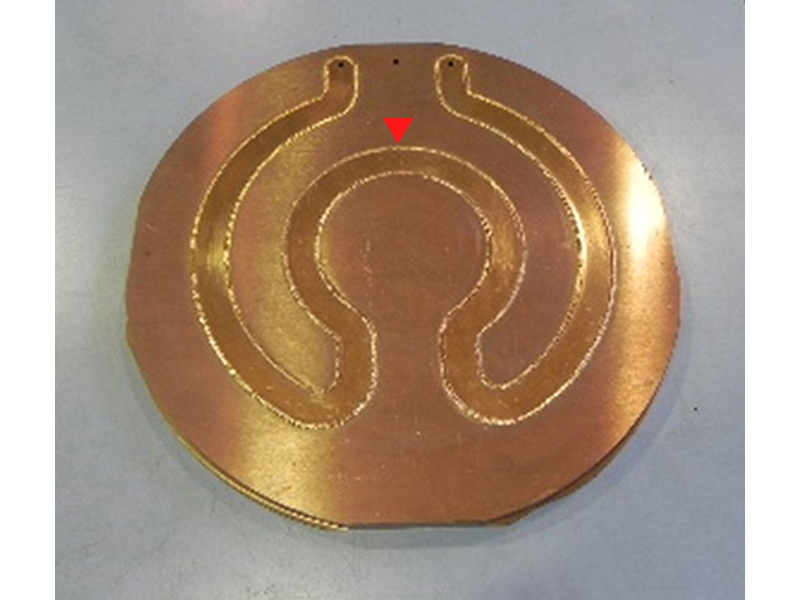

銅製水冷ジャケット
銅製水冷ジャケット

8.活性金属溶接
チタン、ニオブ、マグネシウム等 活性金属の溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

ニオブ製加速空洞
ニオブ製加速空洞

拡大ボタン

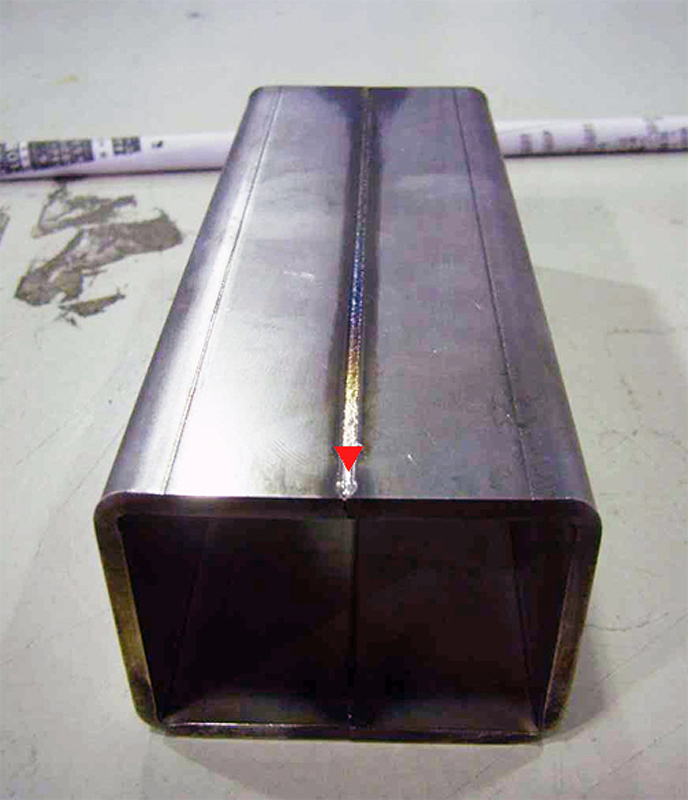

チタン製角パイプ
チタン製角パイプ

9.異種金属溶接
銅とステンレス等 異種金属の溶接ができます。
矢印 特性を生かせる溶接

拡大ボタン

銅とステンレス溶接
銅とステンレス溶接

拡大ボタン

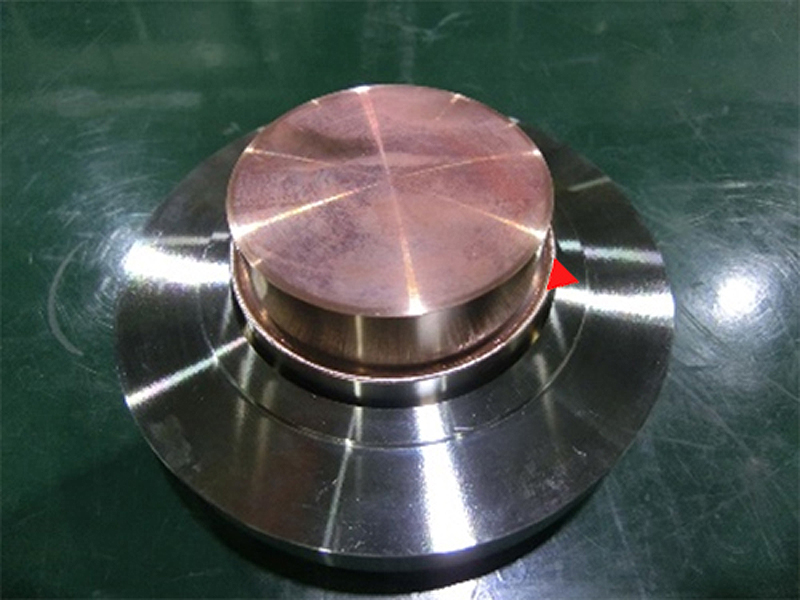

銅、SUS フランジ溶接
銅、SUS フランジ溶接

10.局所高温溶接
タングステン、タンタル等 高融点金属の溶接ができます。

11.低酸化溶接
製品の溶接焼け、変色、酸化、窒化が少ない溶接ができます。

12.ノンフィラー溶接
開先加工が不要。溶接棒が不要の溶接ができます。

13.局部加熱
局部焼入、局部溶解、局部合金化、局部ロウ付等ができます。

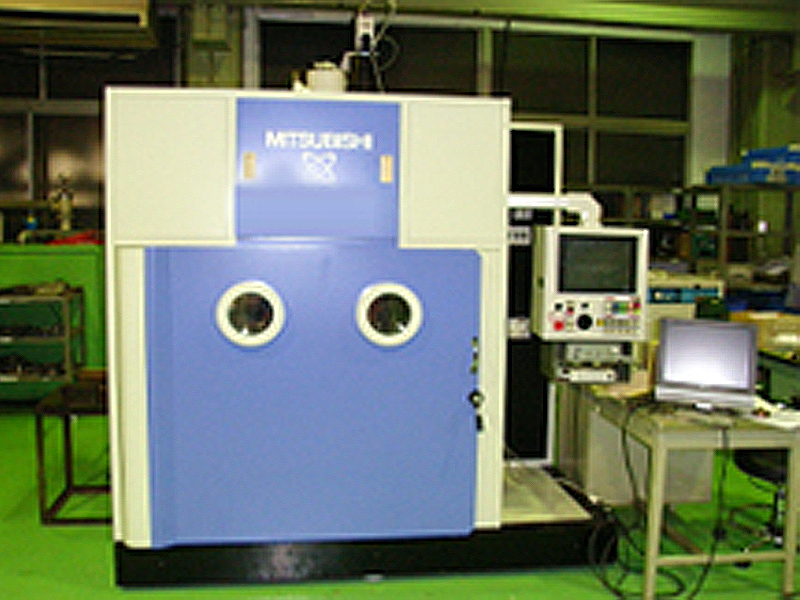

保有 電子ビーム溶接機(計5台)

1号機:日本電気株式会社 製(長尺対応

加工室サイズ:
幅1,360mm X 奥行1520mm X 高さ1,150mm

延長チャンバー装着時は⌀800×6,500mmの長尺となり、約4m長程度の製品が溶接できます。

定格出力:6kW

加速電圧:60kV~150kV

高電圧タイプでセンサーや薄板等の微細溶接から、深溶け込み溶接まで対応できます。

▼ 長尺チャンバー装着図
長尺チャンバー装着図

2号機:三菱電機株式会社 製

加工室サイズ:
幅1,000mm X 奥行1,000mm X 高さ1,000mm

定格出力:6kW

加速電圧:40kV/60kV

低電圧タイプでアルミ製品に向いています。
真空排気スピードが早く、量産品用の各種治具を揃えております。

3号機:日本電気株式会社 製

加工室サイズ:
幅1,360mm X 奥行920mm X 高さ1,150mm

定格出力:6kW

加速電圧:60kV~150kV

NC制御X-Yテーブル・大型真空ポンプを完備し、
高速で真空排気します。

4号機:三菱電機株式会社 製

加工室サイズ:
幅1,300mm X 奥行1,000mm X 高さ1,200mm

定格出力:6kW

加速電圧:60kV/40kV

加工能力:回転インデックス(A.C軸)
NC制御X-Yテーブル
高速偏向、高真空
電子銃移動 300mm

NC制御で自動車部品等の溶接に使用。

▼ 加工室内部
加工室内部

5号機:日本電気株式会社 製(近日設置予定)

加工室サイズ:
幅1,300mm X 奥行900mm X 高さ900mm

定格出力:6kW

加速電圧:60kV~150kV
